Теоретические предпосылки конструкции Орлоя

Самые старые упоминания пражского Орлоя с 1410 года описывают, что и как показывал Орлой. Но описывают готовое техническое решение, а какого-нибудь плана, описания принципа не сохранилось. Непонимание конструкции проявилось во время проведения ремонтов. Первый сохранившийся чешский текст неизвестного автора описывает конструкцию и пользование астролябией в 1642 году в книге Орлоя. Движение планет на небесной сфере на плоскость циферблата перенесли с помощью стереографической проекции - изображения сферы на плоскости циферблата.

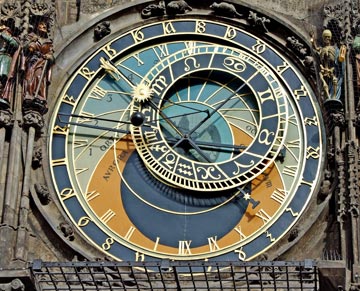

Астрономический циферблат Пражского Орлоя
Астрономический циферблат Пражского Орлоя
Предположим, что циферблат является производной от распространенной в то время планисферической астролябии, которую приводит в движение часовой механизм. Вид циферблата пражского Орлоя основан на проекции небосвода с северного полюса на плоскость экватора (возможно, на другую параллельную плоскость).

Это не означает, что циферблат является стереографической проекцией только южной полусферы неба. Проекция при проецировании с северного полюса может демонстрировать всю небесную сферу - северную полусферу за окружностью экватора, а южную внутри этой окружности. Циферблат пражского Орлоя изображает область движения Солнца, т.е. область между тропиками - циферблат не выходит за тропик Рака и не уходит внутрь за тропик Козерога.

Слово «основан» означает, что стереографическая проекция ограничивается формированием окружностей экватора, тропиков, горизонта и астрономической ночи. Также окружность эклиптики создана в соответствии с этой проекцией. Это не распространяется на движение эклиптики и ее разделение на знаки.
